|
公司基本資料信息
|
|||||||||||||||||||||||||||||||||

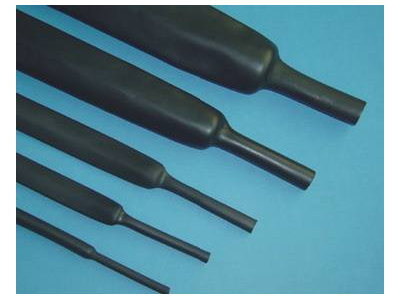

此款產(chǎn)品用氟橡膠制成，手感柔軟，具有極好的耐高低溫、耐油及耐化學(xué)試劑等性能,尤其適用于需要耐熱的地方(如飛機(jī)或汽車引擎或油箱附近電氣和液壓系統(tǒng))及需要耐化學(xué)溶劑的環(huán)境,以達(dá)到這些環(huán)境中的線纜線束的絕緣保護(hù)和應(yīng)力解除,保護(hù)電子電器設(shè)備免受損傷。
1、收縮比是:2:1。
2、連續(xù)工作溫度:-65度至200度，最低收縮溫度:150度，最低完全收縮溫度:175度。
3、應(yīng)用范圍：軍工、航空航天、造船、傳感器、電子電器配線等領(lǐng)域。
4、已通過電子五所檢測(cè)試驗(yàn)。
標(biāo)準(zhǔn)規(guī)格：Φ3.2至Φ52.0
|
特性 |
項(xiàng)目 |
指標(biāo)要求 |
測(cè)試方法 |
典型值 |
|
物理特性 |
抗張強(qiáng)度 |
8.2MPa min. |
ASTMD638 |
≥10.3MPa |
|
斷裂伸長(zhǎng)率 |
250% min |
ASTMD638 |
≥300% |
|
|
熱沖擊(300℃,4小時(shí)) |
無(wú)裂痕 |
ASTMD2671 |
通過 |
|
|
低溫柔軟性(–75℃,4小時(shí)) |
無(wú)裂痕 |
ASTMD2671 |
通過 |
|
|
熱老化250℃,168小時(shí) |
||||
|
老化后抗張強(qiáng)度 |
8.2MPa min. |
ASTMD638 |
≥8.2MPa |
|
|
老化后斷裂伸長(zhǎng)率 |
200% min. |
ASTMD638 |
≥200% |
|
|
電學(xué)特性 |
絕緣耐壓和擊穿 |
2500V,60sec,不擊穿 |
ASTMD2671 |
通過 |
|
絕緣強(qiáng)度 |
7.9KV/㎜ min. |
ASTMD2671 |
≥7.9kv/㎜ |
|
|
體積電阻率 |
1014Ω·㎝ min. |
ASTMD876 |
≥1014Ω·㎝ |
|
|
化學(xué)特性 |
腐蝕性(175℃,16小時(shí)) |
無(wú)腐蝕 |
ASTMD2671 |
通過 |
|
阻燃性 |
15s內(nèi)自熄 |
ASTMD2671 |
通過 |
|
|
耐油特性 |
23℃,24小時(shí)(汽油、燃料油、液壓油、潤(rùn)滑油等) |
|||
|
抗張強(qiáng)度 |
8.2MPa min. min. |
ASTMD2671 |
≥8.2MPa |
|
|
斷裂伸長(zhǎng)率 |
200% min. |
ASTMD2671 |
≥200% |
|
|
|
|
|
|
|
|
|
