一；簡述；

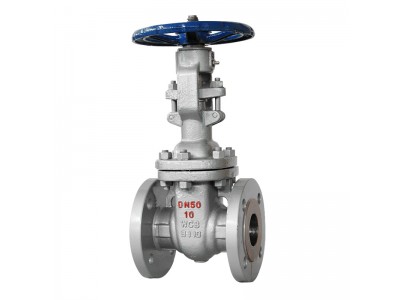

ZA40H新型國標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能

全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52 。楔式閘閥的閘板可以做成一個整　體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

新型國標閘閥又叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂上的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。

二；ZA40H新型國標閘閥通用要求

　1.1新型國標閘閥規格及類別，應符合管道設計文件的要求。

　1.2新型國標閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。 http://www.shjbn.com/2006111794744P3995.htm

　1.3新型國標閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

　1.4新型國標閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

　三；ZA40H新型國標閘閥標質

　2.1閥體材質，應以球墨鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

　2.2閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

2.3螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

　2.4閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

　2.5密封面的材質

　①新型國標閘閥類別不一，密封方式及材質要求不一；

　②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；

　③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；

四；ZA40H新型國標閘閥參數

材質：不銹鋼 鑄鋼

使用壓力；1.6MPa

適用介質：水 液體 氣體 一般腐蝕性；等等！

公稱通徑：DN15-300mm

使用溫度：鑄鋼425℃ 不銹鋼150℃

超過此規定訂貨時要說明。
