GBT9647-2015波紋管環剛度內徑測量儀 波紋管內徑變形量測定儀 波紋管內徑測量儀

波紋管內徑測試儀/波紋管內徑測量儀/波紋管變形測定/內徑測量儀

一、簡介：

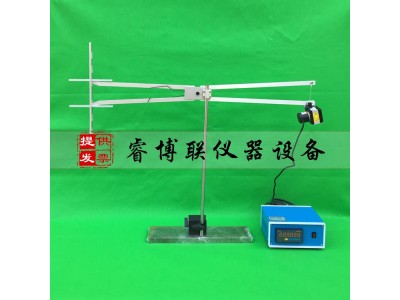

波紋管內徑測量儀用于預應力混凝土橋梁用波紋管環剛度試驗內徑測量。滿足交通部《JT/T529-2016 預應力混凝土橋梁用塑料波紋管》和《GB/T9647-2015熱塑性塑料管材環剛度的測定》的要求。

二、波紋管環剛度內徑測量儀主要技術指標：

1、測量波紋管規格：Φ50mm～Φ350mm

2、測量分辨率：0.01mm

3、測量精度：±1%

4、LED數字顯示

5、電源：220V×50Hz

6、重量：5kg

三、安裝：

1、磁力表座與工作臺吸合。

2、磁力表座立桿與機架U型塊固定，保證垂直、牢固。

3、拉線端頭與活力臂連接。

4、位移傳感器的五芯接頭與數顯表插接。

5、接上220V電源。

四、操作：

1、打開數顯表的開關按鈕。

2、測量波紋管壓縮變形時，把活動臂深入到波紋管內，然后按數顯表上RST（黃色）按鍵清零。

3、開始做試驗。
