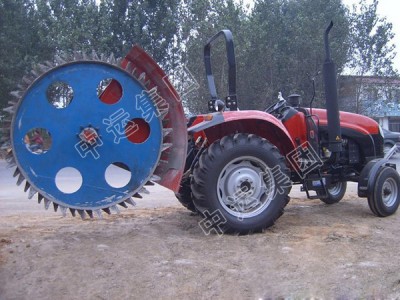

路沿石開溝機的介紹

路緣石開溝機廣泛用于公路及城市建設。路緣石開溝機主要適用于未封凍路面土壤塑性指數在12～15之間的路緣石開溝，人行便道邊緣開溝，街心花壇邊緣開溝等，亦可用于黑色油路路面的表面銑刨等

路緣石開溝機結構和工作原理

路緣石開溝機工作裝置部分，是由動力傳動部分(傳動系統總成，?離合器總成，刀盤系統)及液壓部分組式。路緣石開溝機動力由具有超低速檔的拖拉機變速箱第一軸左側輸出，經鏈條傳到工作裝置第一軸，經手動離合器傳到懸臂式減速箱第一軸，最后由懸臂式減速箱第五軸將動力輸出，帶動刀盤轉動，同時液壓系統的油缸將刀盤壓下，采用逆銑原理，實現一次成溝。路緣石開溝機液壓系統由油泵(拖拉機自帶)、油箱、高壓油管、雙作用油缸、分配閥組成。柴油機啟動后，接合柱塞泵離合器，油泵即開始工作，通過控制分配閥手柄，實現刀盤的升降。該液壓系統有“自鎖”功能，操作方便、可靠。

路沿石開溝機的參數

型號：ZY一280（主機為28馬力電啟動，刀盤形式分截煤機刀頭和銑刨機刀頭兩種）

開溝寬度mm：63、80、100、123、150、200

開溝深度mm：0—200

輪胎型號：6.50～16

整機重量kg：1476

外型尺寸(長×寬×高)mm：3450×?1200×1937
